| 起源の場所: | 上海 |
|---|---|
| ブランド名: | ZANFENG |
| 証明: | ISO9001 |
| モデル番号: | ZFW400L |
| 最小注文数量: | 1部分 |
| 価格: | Negotiable,USD1200-USD2000 |
| パッケージの詳細: | 標準的な輸出パッキング、燻蒸なしの木の場合。 |
| 受渡し時間: | 5~10の仕事日 |
| 支払条件: | L/C、T/T |
| 供給の能力: | 1ヶ月あたりの1000の部分/部分 |
| 電圧: | 380 | ロープをかけること: | 2:1 / 4:1 |
|---|---|---|---|
| 覆い: | 単一 | エルブロード: | 630-1050kg |
| エルブスピード: | 0.5～2.5m/秒 | Sheave diam: | 400mm |
| 関税: | S5-40%ED | 最高。スタティック ロード: | 4000kg |
| 重量: | 350kg | ブレーキ: | DC110V 2X1.3 |
| IPコード: | IP41 | インス。クラス: | F |
| ハイライト: | 400mm ギアレス牽引機、1050Kg エレベーター牽引機、ギアレス駆動モーターエレベーター牽引機,1050Kg Elevator Traction Machine,Gearless Driving Motor Elevator Traction Machine |
||
述べる

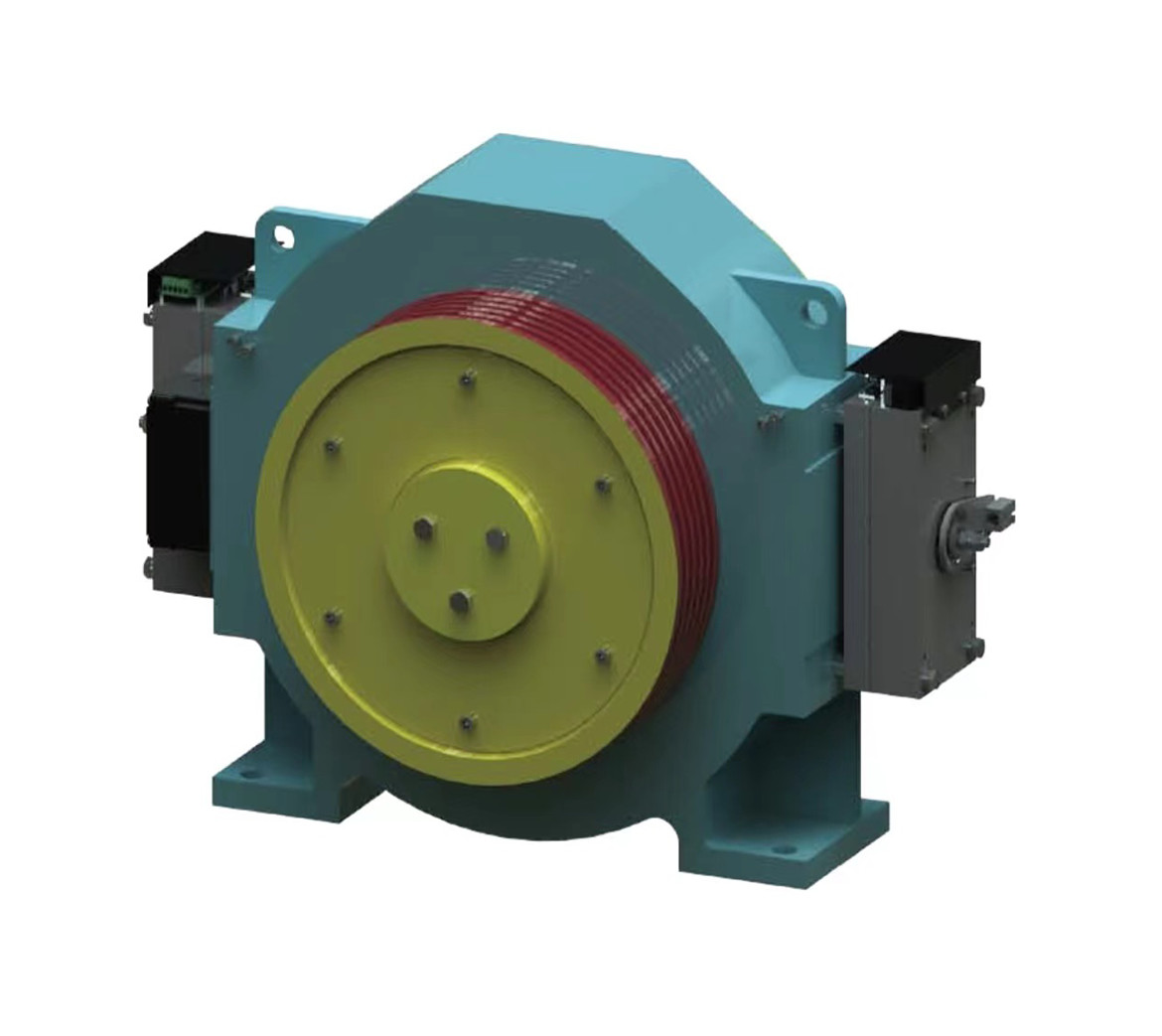

ギアフリーの永久磁石同期巻上機は、一般的なタイプのエレベータ巻上機です。巻上機の駆動力源として永久磁石同期電動機を使用し、エレベータの主吊ケーブルを介してエレベータキャビンと巻上機を接続します。
1、低騒音と振動：ギアフリーの設計により、従来のギアトランスミッションによって発生する騒音と振動が軽減され、乗客はエレベーターに乗るときにより快適に感じることができます。
2、高精度制御：永久磁石同期モーターは、高速応答と高精度制御の特性を備えており、エレベーターの開始、停止、走行速度をより正確に制御できます。
3、高い信頼性: ギアフリー設計により、機械伝達部品の使用が減り、故障率が低くなり、耐用年数が長くなります。

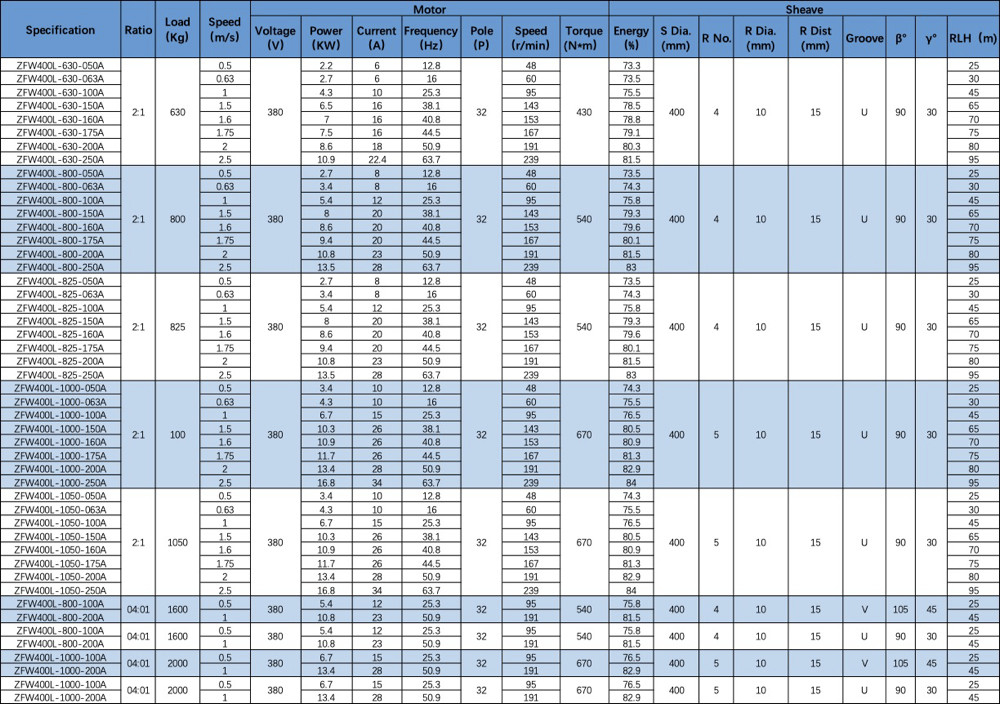

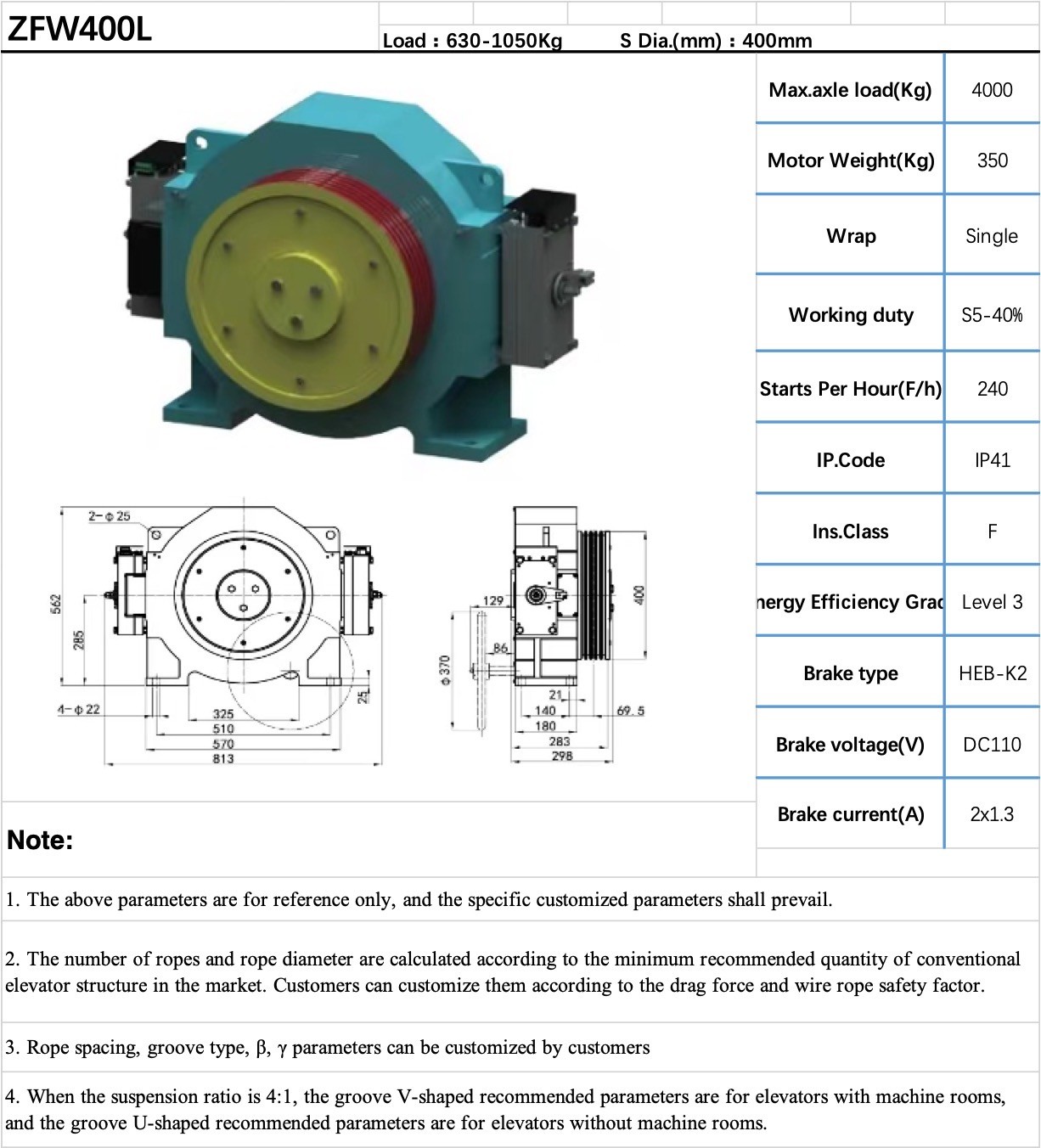

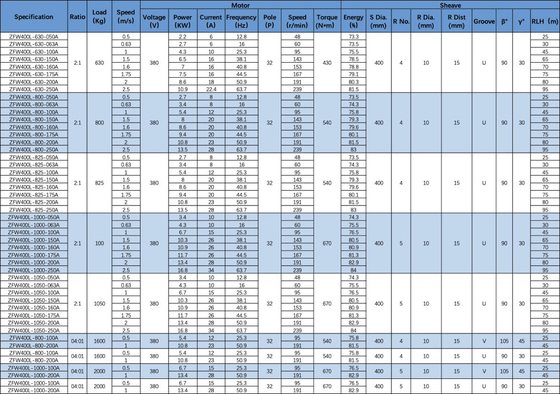

ZFW400Lモデル推奨形状
| 仕様 | 比率 | 荷重(kg) | 速度(m/s) | モーター | シーブ | ||||||||||||||
| 電圧(V) | 電力(KW) | 電流(A) | 周波数(Hz) | ポール(P) | 速度(r/min) | トルク(N・m) | エネルギー（％） | S直径（んん） | RNo. | R径（んん） | R距離(mm) | 溝 | β° | γ° | 長さ(m) | ||||
| ZFW400L-630-050A | 2:1 | 630 | 0.5 | 380 | 2.2 | 6 | 12.8 | 32 | 48 | 430 | 73.3 | 400 | 4 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-630-063A | 0.63 | 2.7 | 6 | 16 | 60 | 73.5 | 30 | ||||||||||||
| ZFW400L-630-100A | 1 | 4.3 | 10 | 25.3 | 95 | 75.5 | 45 | ||||||||||||
| ZFW400L-630-150A | 1.5 | 6.5 | 16 | 38.1 | 143 | 78.5 | 65 | ||||||||||||
| ZFW400L-630-160A | 1.6 | 7 | 16 | 40.8 | 153 | 78.8 | 70 | ||||||||||||
| ZFW400L-630-175A | 1.75 | 7.5 | 16 | 44.5 | 167 | 79.1 | 75 | ||||||||||||
| ZFW400L-630-200A | 2 | 8.6 | 18 | 50.9 | 191 | 80.3 | 80 | ||||||||||||
| ZFW400L-630-250A | 2.5 | 10.9 | 22.4 | 63.7 | 239 | 81.5 | 95 | ||||||||||||
| ZFW400L-800-050A | 2:1 | 800 | 0.5 | 380 | 2.7 | 8 | 12.8 | 32 | 48 | 540 | 73.5 | 400 | 4 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-800-063A | 0.63 | 3.4 | 8 | 16 | 60 | 74.3 | 30 | ||||||||||||
| ZFW400L-800-100A | 1 | 5.4 | 12 | 25.3 | 95 | 75.8 | 45 | ||||||||||||
| ZFW400L-800-150A | 1.5 | 8 | 20 | 38.1 | 143 | 79.3 | 65 | ||||||||||||
| ZFW400L-800-160A | 1.6 | 8.6 | 20 | 40.8 | 153 | 79.6 | 70 | ||||||||||||
| ZFW400L-800-175A | 1.75 | 9.4 | 20 | 44.5 | 167 | 80.1 | 75 | ||||||||||||
| ZFW400L-800-200A | 2 | 10.8 | 23 | 50.9 | 191 | 81.5 | 80 | ||||||||||||
| ZFW400L-800-250A | 2.5 | 13.5 | 28 | 63.7 | 239 | 83 | 95 | ||||||||||||
| ZFW400L-825-050A | 2:1 | 825 | 0.5 | 380 | 2.7 | 8 | 12.8 | 32 | 48 | 540 | 73.5 | 400 | 4 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-825-063A | 0.63 | 3.4 | 8 | 16 | 60 | 74.3 | 30 | ||||||||||||
| ZFW400L-825-100A | 1 | 5.4 | 12 | 25.3 | 95 | 75.8 | 45 | ||||||||||||
| ZFW400L-825-150A | 1.5 | 8 | 20 | 38.1 | 143 | 79.3 | 65 | ||||||||||||
| ZFW400L-825-160A | 1.6 | 8.6 | 20 | 40.8 | 153 | 79.6 | 70 | ||||||||||||
| ZFW400L-825-175A | 1.75 | 9.4 | 20 | 44.5 | 167 | 80.1 | 75 | ||||||||||||
| ZFW400L-825-200A | 2 | 10.8 | 23 | 50.9 | 191 | 81.5 | 80 | ||||||||||||
| ZFW400L-825-250A | 2.5 | 13.5 | 28 | 63.7 | 239 | 83 | 95 | ||||||||||||
| ZFW400L-1000-050A | 2:1 | 100 | 0.5 | 380 | 3.4 | 10 | 12.8 | 32 | 48 | 670 | 74.3 | 400 | 5 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-1000-063A | 0.63 | 4.3 | 10 | 16 | 60 | 75.5 | 30 | ||||||||||||
| ZFW400L-1000-100A | 1 | 6.7 | 15 | 25.3 | 95 | 76.5 | 45 | ||||||||||||
| ZFW400L-1000-150A | 1.5 | 10.3 | 26 | 38.1 | 143 | 80.5 | 65 | ||||||||||||
| ZFW400L-1000-160A | 1.6 | 10.9 | 26 | 40.8 | 153 | 80.9 | 70 | ||||||||||||
| ZFW400L-1000-175A | 1.75 | 11.7 | 26 | 44.5 | 167 | 81.3 | 75 | ||||||||||||
| ZFW400L-1000-200A | 2 | 13.4 | 28 | 50.9 | 191 | 82.9 | 80 | ||||||||||||
| ZFW400L-1000-250A | 2.5 | 16.8 | 34 | 63.7 | 239 | 84 | 95 | ||||||||||||
| ZFW400L-1050-050A | 2:1 | 1050 | 0.5 | 380 | 3.4 | 10 | 12.8 | 32 | 48 | 670 | 74.3 | 400 | 5 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-1050-063A | 0.63 | 4.3 | 10 | 16 | 60 | 75.5 | 30 | ||||||||||||
| ZFW400L-1050-100A | 1 | 6.7 | 15 | 25.3 | 95 | 76.5 | 45 | ||||||||||||
| ZFW400L-1050-150A | 1.5 | 10.3 | 26 | 38.1 | 143 | 80.5 | 65 | ||||||||||||
| ZFW400L-1050-160A | 1.6 | 10.9 | 26 | 40.8 | 153 | 80.9 | 70 | ||||||||||||
| ZFW400L-1050-175A | 1.75 | 11.7 | 26 | 44.5 | 167 | 81.3 | 75 | ||||||||||||
| ZFW400L-1050-200A | 2 | 13.4 | 28 | 50.9 | 191 | 82.9 | 80 | ||||||||||||
| ZFW400L-1050-250A | 2.5 | 16.8 | 34 | 63.7 | 239 | 84 | 95 | ||||||||||||
| ZFW400L-800-100A | 4:01 | 1600 | 0.5 | 380 | 5.4 | 12 | 25.3 | 32 | 95 | 540 | 75.8 | 400 | 4 | 10 | 15 | V | 105 | 45 | 25 |
| ZFW400L-800-200A | 1 | 10.8 | 23 | 50.9 | 191 | 81.5 | 45 | ||||||||||||
| ZFW400L-800-100A | 4:01 | 1600 | 0.5 | 380 | 5.4 | 12 | 25.3 | 32 | 95 | 540 | 75.8 | 400 | 4 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-800-200A | 1 | 10.8 | 23 | 50.9 | 191 | 81.5 | 45 | ||||||||||||
| ZFW400L-1000-100A | 4:01 | 2000年 | 0.5 | 380 | 6.7 | 15 | 25.3 | 32 | 95 | 670 | 76.5 | 400 | 5 | 10 | 15 | V | 105 | 45 | 25 |
| ZFW400L-1000-200A | 1 | 13.4 | 28 | 50.9 | 191 | 82.9 | 45 | ||||||||||||
| ZFW400L-1000-100A | 4:01 | 2000年 | 0.5 | 380 | 6.7 | 15 | 25.3 | 32 | 95 | 670 | 76.5 | 400 | 5 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-1000-200A | 1 | 13.4 | 28 | 50.9 | 191 | 82.9 | 45 | ||||||||||||

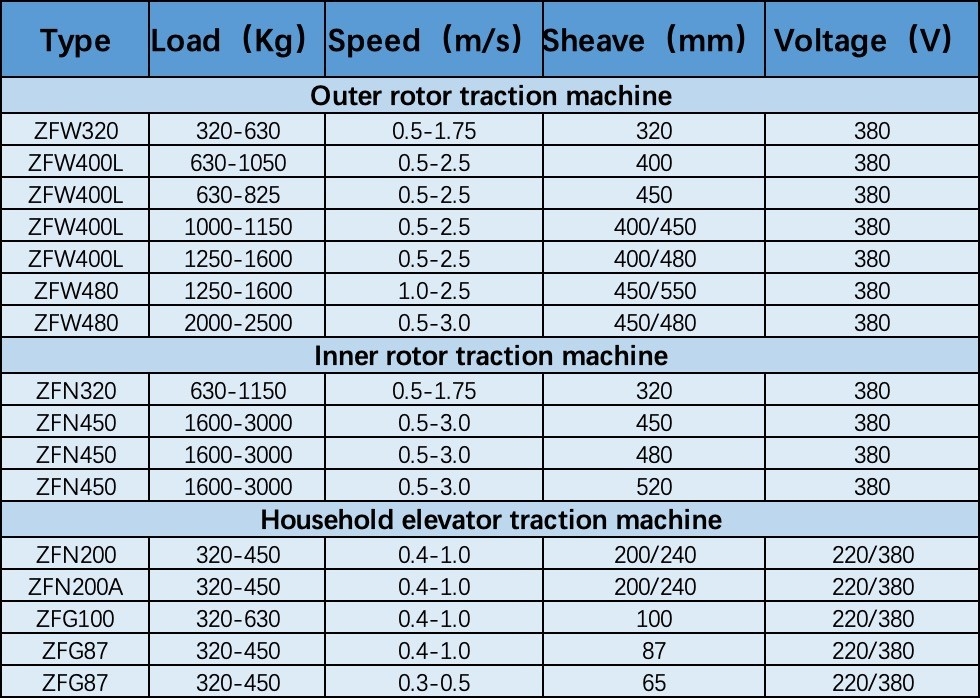

オプションのテーブル
| タイプ | 荷重(kg) | 速度(m/s) | シーブ(mm) | 電圧(V) |
| アウターローター巻上機 | ||||
| ZFW320 | 320-630 | 0.5～1.75 | 320 | 380 |
| ZFW400L | 630-1050 | 0.5～2.5 | 400 | 380 |
| ZFW400L | 630-825 | 0.5～2.5 | 450 | 380 |
| ZFW400L | 1000-1150 | 0.5～2.5 | 400/450 | 380 |
| ZFW400L | 1250-1600 | 0.5～2.5 | 400/480 | 380 |
| ZFW480 | 1250-1600 | 1.0～2.5 | 450/550 | 380 |
| ZFW480 | 2000-2500 | 0.5～3.0 | 450/480 | 380 |
| インナーローター巻上機 | ||||
| ZFN320 | 630-1150 | 0.5～1.75 | 320 | 380 |
| ZFN450 | 1600-3000 | 0.5～3.0 | 450 | 380 |
| ZFN450 | 1600-3000 | 0.5～3.0 | 480 | 380 |
| ZFN450 | 1600-3000 | 0.5～3.0 | 520 | 380 |
| 家庭用エレベーター巻上機 | ||||
| ZFN200 | 320-450 | 0.4～1.0 | 200/240 | 220/380 |
| ZFN200A | 320-450 | 0.4～1.0 | 200/240 | 220/380 |
| ZFG100 | 320-630 | 0.4～1.0 | 100 | 220/380 |
| ZFG87 | 320-450 | 0.4～1.0 | 87 | 220/380 |
| ZFG87 | 320-450 | 0.3～0.5 | 65 | 220/380 |
